Как установить диммер для освещения: инструкция для вахты

Зачем нужен диммер на вахте

Диммер — это регулятор яркости света. Простая штука, которая делает жизнь комфортнее. На вахте, где освещение часто грубое и резкое, диммер особенно полезен. Можно сделать мягкий свет для отдыха, яркий — для работы, приглушённый — для сна.

Плюс диммер экономит электричество. Если светит не на полную — потребление меньше. Для вахты, где за электричество часто платят по счётчику, это плюс.

Установить диммер несложно — по сложности это как заменить выключатель. Главное — правильно выбрать модель под свои лампы и не ошибиться с подключением. В этой статье разберу, как выбрать диммер, как его подключить и какие бывают подводные камни.

Какие бывают диммеры

Диммеры различаются по конструкции, типу нагрузки и способу управления.

По конструкции

• Поворотные. Крутишь ручку — меняется яркость. Классика, надёжно, но неудобно, если руки заняты.
• Кнопочные. Нажимаешь — яркость меняется ступенями. Или удерживаешь — плавно.
• Сенсорные. Касаешься — регулируешь. Современно, но дороже и чувствительны к влаге.
• С пультом. Управление с дистанционки. Удобно, но батарейки и ИК-приёмник — дополнительные точки отказа.
• С Wi-Fi. Управление со смартфона. Для вахты избыточно, но бывает.

По типу нагрузки

• Для ламп накаливания. Простые и дешёвые. Работают с обычными лампами.
• Для галогенных ламп на 220 В. Похожи на предыдущие, но чуть мощнее.
• Для галогенных ламп на 12 В. Требуют специального трансформатора или электронного блока, совместимого с диммером.
• Для светодиодных ламп. Специальные диммеры с маркировкой LED. Обычные диммеры с LED не работают или мигают.
• Универсальные. Работают с разными типами ламп. Дороже, но универсальнее.

По мощности

• До 300 Вт. Для одной-двух ламп.
• 300–600 Вт. Для люстры или группы светильников.
• 600–1000 Вт. Для мощных групп. На вахте редко.

Мощность диммера должна быть с запасом 20–30% от суммарной мощности ламп. Если диммер на 300 Вт, а лампы на 250 Вт — нормально. Если лампы на 350 Вт — диммер будет греться и сгорит.

Совместимость с лампами

Это главная проблема. Не каждый диммер работает с каждой лампой.

Лампы накаливания

Работают с любым диммером. Плавно регулируются, не мерцают. Но неэкономичны.

Галогенные лампы на 220 В

Работают с большинством диммеров. Регулируются плавно. Греются сильно.

Галогенные лампы на 12 В

Требуют трансформатора. Не все трансформаторы совместимы с диммерами. Нужен либо специальный диммер, либо трансформатор с поддержкой диммирования.

Светодиодные лампы (LED)

Самый сложный случай. Дешёвые LED-лампы с обычным диммером мигают, гудят или не регулируются. Нужны:

• Диммируемые LED-лампы. На упаковке должно быть написано «диммируемая».
• Специальный диммер для LED. Обычно с маркировкой LED.
• Правильная минимальная нагрузка. Многие LED-диммеры требуют минимальной нагрузки, например, 20 Вт. Если лампы меньше — мигание.

Если не уверен — бери универсальный диммер с поддержкой LED. Он дороже, но работает почти со всеми лампами.

Энергосберегающие (люминесцентные) лампы

С обычными диммерами не работают. Только специальные диммируемые модели, которые встречаются редко и стоят дорого.

Инструменты и материалы

Обязательное

• Индикаторная отвёртка или мультиметр.
• Отвёртки — крестовая и плоская.
• Пассатижи или бокорезы.
• Нож.
• Новый диммер.
• Клеммники или гильзы.
• Изолента или термоусадка.
• Фонарик.

Может пригодиться

• Мультиметр. Проверить цепь.
• Строительный уровень. Чтобы поставить ровно.
• Подрозетник. Если старый повреждён.
• Дюбели и саморезы.
• Диммируемые лампы. Если старые не подходят.

Безопасность: обязательные шаги

1. Отключи питание. Выключи автомат на линию освещения.
2. Проверь отсутствие напряжения индикатором или мультиметром.
3. Предупреди соседей, если вагончик общий.
4. Подготовь рабочее место. Освещение, инструмент, стремянка.
5. Сними лампы, чтобы не разбить при работе.

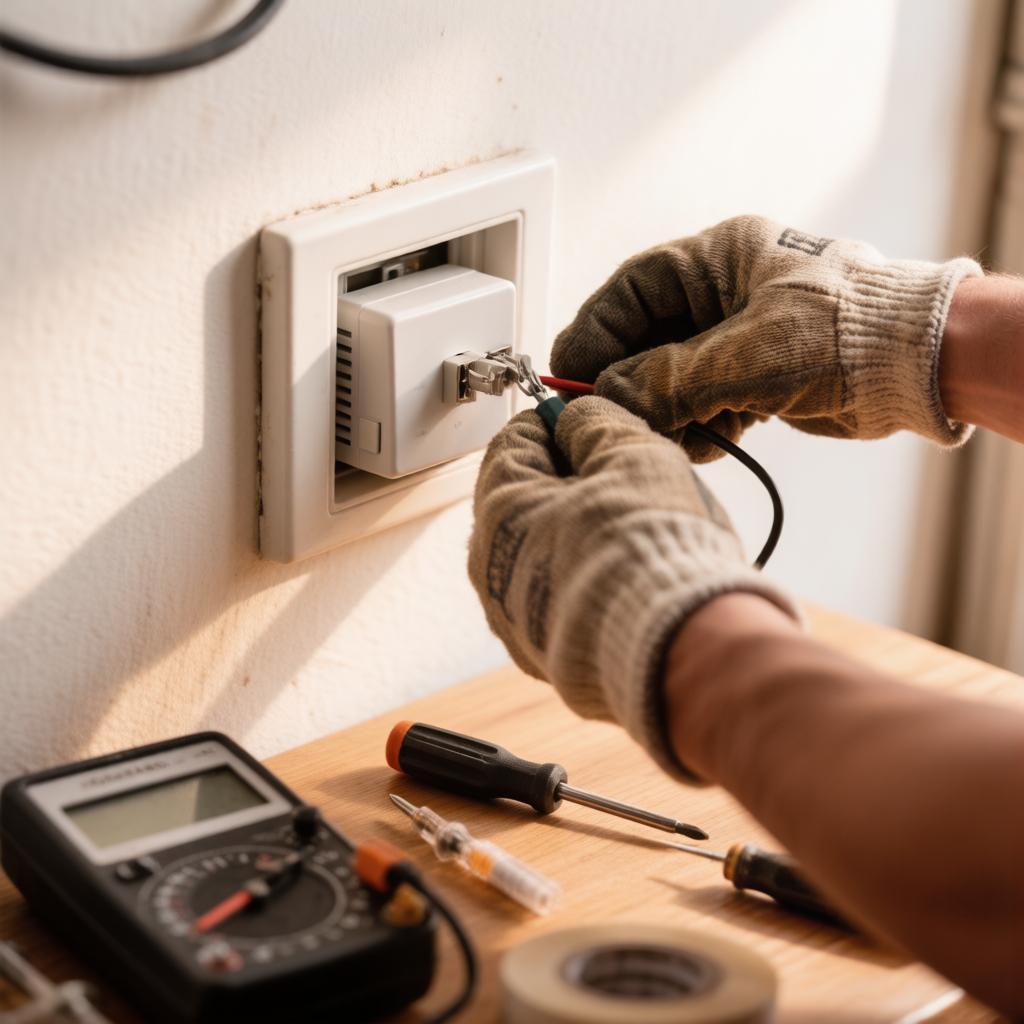

Установка диммера вместо выключателя

Самый частый случай. Диммер ставится на место обычного выключателя.

Шаг 1. Сними старый выключатель

1. Отключи питание и проверь отсутствие напряжения.
2. Сними клавиши выключателя. Обычно они снимаются руками или поддеваются отвёрткой.
3. Открути винты крепления механизма к подрозетнику.
4. Вытяни механизм из стены.
5. Сфотографируй подключение. Чтобы не забыть, какой провод куда шёл.
6. Отсоедини провода от клемм.

Шаг 2. Подготовь провода

1. Осмотри провода. Если обломаны или короткие — нарасти.
2. Зачисти концы на 8–10 мм.
3. Проверь состояние изоляции. Потрескавшуюся — замени.
4. Определи фазу. Индикатором проверь, какой провод под напряжением. Это фаза.
5. Определи выходной провод. Это тот, что идёт к лампам.

Шаг 3. Подключи диммер

1. Найди клеммы диммера. Обычно их две: L (вход фазы) и «выход» (к лампам). Или обозначения 1 и 2.
2. Подключи фазу к входной клемме.
3. Подключи выходной провод к выходной клемме.
4. Подключи заземление, если диммер металлический и есть клемма PE.
5. Затяни клеммы. Хорошо, но без перетяжки.
6. Проверь, что изоляция не попала в клеммы.

Шаг 4. Установи диммер

1. Аккуратно уложи провода в подрозетник.
2. Вставь механизм в подрозетник.
3. Закрепи винтами. Диммер должен сидеть ровно.
4. Поставь декоративную рамку и ручку.

Шаг 5. Проверка

1. Включи автомат.
2. Проверь индикатором фазу на входе диммера.
3. Включи свет. Лампа должна загореться.
4. Покрути ручку. Яркость должна плавно меняться.
5. Проверь нагрев через 15 минут работы. Диммер может слегка греться — это норма. Если горячий — что-то не так.
6. Проверь гудение. Если диммер гудит — возможно, несовместим с лампами.

Установка диммера в разрыв провода

Если диммер не встраиваемый, а накладной или проходной — его можно поставить в разрыв провода.

Порядок установки

1. Отключи питание.
2. Найди место на проводе, где будет диммер.
3. Разрежь провод.
4. Зачисти концы на 8–10 мм.
5. Подключи диммер: один конец — на вход, второй — на выход.
6. Закрепи диммер на стене или на проводе.
7. Проверь работу.

Схема подключения

Простая схема

• Фаза от щитка приходит на вход диммера.
• С выхода диммера фаза идёт на лампы.
• Ноль идёт от щитка к лампам напрямую, минуя диммер.
• Заземление — если есть.

Схема с несколькими группами

Если хочешь регулировать несколько групп отдельно — ставь отдельный диммер на каждую группу. Или используй многоканальный диммер, если он есть.

Схема с двухклавишным выключателем

Если у тебя двухклавишный выключатель и хочешь заменить одну клавишу на диммер — можно. Но обычно меняют весь выключатель на двухканальный диммер или ставят отдельный диммер рядом.

Настройка и проверка

Что проверить

1. Плавность регулировки. Яркость должна меняться без рывков и мигания.
2. Минимальный уровень. На минимуме лампа должна либо гореть тускло, либо гаснуть. Но не мигать.
3. Максимальный уровень. На максимуме лампа должна гореть в полную силу.
4. Отсутствие гудения. Если диммер гудит — попробуй другую лампу или замени диммер.
5. Нагрев. Диммер может слегка греться. Если горячий — проверь мощность ламп.

Что делать, если не работает

• Лампа мигает. Несовместимость диммера и лампы. Замени лампу на диммируемую или диммер на универсальный.
• Лампа не регулируется. Диммер не подходит для этого типа ламп. Замени.
• Лампа горит в полную силу всегда. Неправильное подключение или неисправный диммер.
• Лампа не горит. Нет питания, неправильное подключение или неисправный диммер.
• Диммер гудит. Несовместимость или плохой контакт.
• Диммер греется. Мощность ламп выше допустимой.

Особенности установки диммера на вахте

Мороз

Некоторые диммеры не работают при минусе. Если вагончик не отапливается — выбирай модели, рассчитанные на низкие температуры, или ставь диммер в отапливаемом помещении.

Влага

В вагончике может быть влажно. Ставь диммеры со степенью защиты IP44 или выше. Обычные могут окисляться.

Скачки напряжения

Диммеры чувствительны к скачкам. Поставь стабилизатор или автомат с защитой. Иначе диммер сгорит.

LED-лампы

На вахте часто стоят дешёвые LED-лампы. Они плохо работают с диммерами. Если хочешь регулировать яркость — покупай диммируемые лампы и специальный диммер.

Минимальная нагрузка

Многие диммеры требуют минимальной нагрузки. Если лампы слишком слабые — диммер может мигать или не запускаться. Проверь инструкцию.

Общая проводка

Если проводка старая, алюминиевая или тонкая — диммер может работать нестабильно. Проверь состояние проводов и сечение.

Частые ошибки

• Не отключили питание. Классика. Всегда проверяй индикатором.
• Поставили обычный диммер на LED-лампы. Мигание, гудение, выход из строя.
• Перепутали вход и выход. Диммер не работает или работает неправильно.
• Плохо затянули клеммы. Нагрев и плохой контакт.
• Не подключили заземление. Опасно для металлического корпуса.
• Поставили диммер на меньшую мощность. Перегрев и выход из строя.
• Использовали скрутки без пайки. Плохой контакт и нагрев.
• Не проверили совместимость с лампами. Диммер работает плохо.
• Не проверили нагрев. Перегрев приводит к пожару.
• Поставили диммер без запаса по мощности. Сгорит.

Профилактика

• Бери диммер с запасом по мощности.
• Используй диммируемые лампы, если ставишь диммер.
• Проверяй совместимость диммера и ламп перед покупкой.
• Ставь качественные диммеры. Дешёвые летят через месяц.
• Поставь стабилизатор при скачках напряжения.
• Не перегружай диммер.
• Проверяй нагрев раз в полгода.
• Не используй диммер во влажных помещениях без защиты.
• Храни запасной диммер. На вахте он может понадобиться.

Заключение

Установка диммера — простая операция, если понимать совместимость с лампами. Главное — отключить питание, правильно подключить провода и проверить работу. Всё это делается за полчаса с минимальным набором инструментов.

На вахте диммер делает жизнь комфортнее. Можно сделать мягкий свет для отдыха, яркий — для работы. Плюс экономия электричества.

Если не уверен в своих силах — позови того, кто умеет. Электрика ошибок не прощает. Но в 90% случаев всё решается своими руками.

Светлой тебе вахты и стабильного напряжения.
