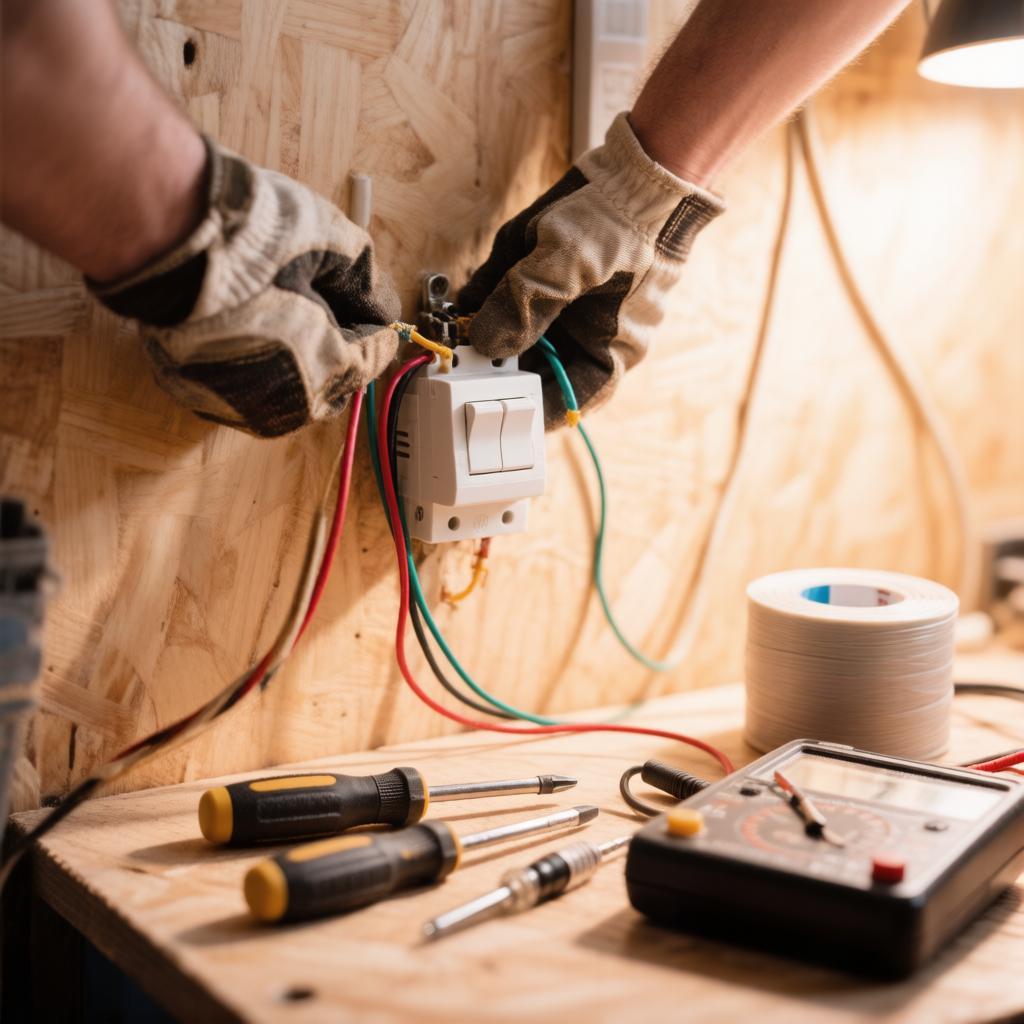

Как установить выключатель с двумя клавишами: инструкция

Зачем нужен двухклавишный выключатель и где его ставят

Двухклавишный выключатель — удобная штука. Одна клавиша включает одну группу света, вторая — другую. В вагончике это особенно полезно: можно включать только половину светильников, когда нужен мягкий свет, и все — когда нужна яркость. Или включать свет в одной комнате и подсобке с одного места. Или управлять люстрой с двумя лампами.

На вахте такие выключатели встречаются часто, но не всегда работают правильно. Иногда одна клавиша не работает, иногда выключатель искрит, иногда просто разболтался. Замена или установка нового — работа на 30–40 минут, если понимать схему подключения.

В этой статье разберу, как устроен двухклавишный выключатель, как его подключить, какие провода куда идут и что делать, если что-то не работает. Всё — своими руками, без вызова электрика.

Как устроен двухклавишный выключатель

Внешне это обычный выключатель с двумя клавишами. Внутри — два независимых механизма, каждый со своими контактами.

Основные элементы

• Корпус. Пластиковый или керамический. Внутри — механизмы и клеммы.
• Две клавиши. Каждая управляет своим механизмом.
• Клеммы для проводов. Обычно три: одна общая (вход) и две выходные (на группы).
• Механизмы. Пружинные или кулачковые. Замыкают и размыкают контакты.
• Крепёж. Винты для фиксации в подрозетнике или корпусе.

Схема работы

На выключатель приходит фаза (один провод). Она подключается к общей клемме. С двух выходных клемм провода идут к двум группам освещения (например, к двум лампам в люстре или к двум светильникам в разных комнатах). Ноль и заземление идут напрямую к светильникам, минуя выключатель.

Когда ты нажимаешь клавишу — замыкается цепь на одной из групп. Свет включается. Когда отпускаешь — размыкается, свет гаснет.

Когда нужен двухклавишный выключатель

Не всегда он оправдан. Разберём типичные случаи.

Где он полезен

• Люстра с двумя группами ламп. Классика. Одна клавиша — половина ламп, вторая — все.
• Два светильника в одной комнате. Например, основной свет и подсветка.
• Свет в комнате и в подсобке. Один выключатель на два помещения.
• Свет в санузле и в коридоре. Удобно, если они рядом.
• Вентилятор и свет. Одна клавиша — свет, вторая — вытяжка.

Когда он не нужен

• Одна лампа в комнате — хватит одноклавишного.
• Нет отдельной линии на вторую группу — придётся тянуть провод.
• Помещение маленькое — двухклавишный просто неудобен.

Что нужно для установки

Прежде чем начинать — подготовь всё. Установка выключателя — не та работа, где можно бегать за инструментом.

Инструменты

• Индикаторная отвёртка или мультиметр. Проверить напряжение.
• Отвёртки — крестовая и плоская, разных размеров.
• Пассатижи или бокорезы. Зачистить провода.
• Нож. Снять изоляцию.
• Строительный фен — если используешь термоусадку.
• Фонарик.

Материалы

• Новый двухклавишный выключатель. С заземлением, если есть.
• Провода. Трёхжильный или четырёхжильный — в зависимости от схемы.
• Клеммники или гильзы. Если провода короткие.
• Изолента или термоусадочные трубки.
• Подрозетник, если старый повреждён.
• Дюбели и саморезы.

Совет бывалого: перед покупкой выключателя проверь, сколько проводов идёт к месту установки. Если там только два провода — придётся тянуть третий. Это важно, чтобы не купить выключатель, который не к чему подключать.

Схема подключения: что куда идёт

Это самый важный раздел. Если поймёшь схему — всё остальное будет просто.

Основные элементы схемы

• Фаза (L). Приходит от щитка или распределительной коробки к выключателю.
• Общая клемма выключателя. Куда подключается фаза.
• Две выходные клеммы. От них провода идут к группам освещения.
• Ноль (N). Идёт напрямую от щитка к светильникам, минуя выключатель.
• Заземление (PE). Идёт от щитка к светильникам, если они металлические.

Типовая схема

Как это работает

Фаза приходит на общую клемму выключателя. Когда ты нажимаешь клавишу, фаза идёт на одну из выходных клемм, оттуда — к лампам. Ноль и заземление идут к лампам всегда, напрямую. Когда цепь замыкается — лампа горит. Когда размыкается — гаснет.

Важно: выключатель разрывает именно фазу, а не ноль. Это требование безопасности. Если разорвать ноль, лампа погаснет, но провод останется под напряжением — это опасно.

Безопасность: обязательные шаги

Электрика не прощает ошибок. Перед началом работы:

1. Отключи питание. Найди автомат на линию освещения и выключи.
2. Проверь отсутствие напряжения. Индикатором или мультиметром.
3. Предупреди соседей. Если вагончик общий.
4. Подготовь освещение. Фонарик или переноска — работать в темноте нельзя.
5. Убедись, что никто не включит автомат. Повесь табличку или предупреди.

Установка нового выключателя

Разберу на примере замены старого выключателя на новый двухклавишный. Если ставишь с нуля — процесс похож, только сначала нужно протянуть провода.

Шаг 1. Сними старый выключатель

1. Отключи питание и проверь отсутствие напряжения.
2. Сними клавиши. Обычно они снимаются руками или поддеваются отвёрткой.
3. Открути винты крепления механизма к подрозетнику.
4. Вытяни механизм из стены.
5. Сфотографируй подключение — чтобы не забыть, какой провод куда шёл.
6. Отсоедини провода от клемм.

Шаг 2. Подготовь провода

1. Осмотри провода. Если обломаны или короткие — нарасти.
2. Зачисти концы на 8–10 мм.
3. Проверь состояние изоляции. Если потрескалась — замени участок или используй термоусадку.
4. Определи фазу. Индикатором проверь, какой провод под напряжением. Это фаза.
5. Определи выходные провода. Это те, что идут к группам освещения.
6. Определи ноль и заземление, если они есть.

Шаг 3. Подключи провода к выключателю

1. Найди общую клемму. Обычно она обозначена как L или COM. К ней подключи фазу.
2. Найди две выходные клеммы. Они обозначены как L1 и L2 (или 1 и 2).
3. Подключи выходные провода к этим клеммам.
4. Затяни клеммы. Хорошо, но без перетяжки.
5. Проверь, что изоляция не попала в клеммы. Оголённый провод должен быть только в месте контакта.
6. Подключи заземление, если выключатель металлический или есть клемма PE.

Шаг 4. Установи выключатель

1. Аккуратно уложи провода в подрозетник, чтобы они не мешали.
2. Вставь механизм в подрозетник или корпус.
3. Закрепи винтами. Выключатель должен сидеть ровно, без перекосов.
4. Поставь клавиши на место. Убедись, что они нажимаются плавно.
5. Проверь ориентацию. Клавиши должны быть сверху и снизу или слева и справа — как тебе удобно.

Шаг 5. Проверка

1. Включи автомат.
2. Проверь индикатором фазу на общей клемме.
3. Нажми первую клавишу. Должна загореться первая группа.
4. Нажми вторую клавишу. Должна загореться вторая группа.
5. Проверь нагрев. Через 15 минут работы проверь, не греется ли выключатель.
6. Проверь искрение. Если слышен треск или видны искры — немедленно выключи и проверь подключение.

Если выключатель не работает

Бывает, что после установки что-то не работает. Разберём типичные проблемы.

Одна клавиша не работает

• Провод не подключён к выходной клемме.
• Провод плохо затянут в клемме.
• Сломан механизм клавиши.
• Перегорела лампа в этой группе.
• Обрыв провода в линии.

Обе клавиши не работают

• Нет фазы на общей клемме.
• Плохой контакт в распределительной коробке.
• Выключатель бракованный.
• Перегорели все лампы (маловероятно).

Выключатель искрит

• Плохой контакт в клеммах.
• Слабый зажим провода.
• Механизм изношен.
• Перегрузка — слишком мощные лампы.

Выключатель греется

• Плохой контакт.
• Мощность ламп выше допустимой.
• Выключатель на меньший ток, чем нужно.
• Слабый зажим провода.

Свет не выключается

• Залипли контакты внутри механизма.
• Клавиша не связана с механизмом.
• Выключатель бракованный.

Особенности установки на вахте

Плохая проводка

В вагончиках часто старая или дешёвая проводка. Провода могут быть тонкими, алюминиевыми или с плохой изоляцией. Перед установкой выключателя проверь состояние проводов. Если они плохие — не поленись заменить участок.

Отсутствие заземления

В старых вагончиках заземления может не быть вообще. В таком случае подключи только фазу и ноль. Но помни: без заземления выключатель с металлическим корпусом может «биться» током.

Влажность и пыль

В вагончиках бывает влажно. Ставь выключатели со степенью защиты IP44 или выше. Они защищены от брызг и пыли.

Дешёвые материалы

На вахте часто продают дешёвые выключатели. Они ходят недолго. Лучше купить качественный выключатель заранее или заказать в город.

Горючие стены

Стены вагончика часто из фанеры или ДВП. Они горючие. Ставь выключатели с керамическим корпусом или хотя бы качественные пластиковые с защитой.

Общая электрика

Если вагончик общий — согласуй установку с администрацией. И предупреди соседей, что выключаешь свет.

Частые ошибки при установке

• Не отключили питание. Самая частая и опасная ошибка.
• Перепутали фазу и ноль. Выключатель должен разрывать фазу, а не ноль.
• Плохо затянули клеммы. Слабый контакт = нагрев = пожар.
• Оставили оголённые провода. Они могут замкнуть.
• Не подключили заземление. Опасно для приборов с металлическим корпусом.
• Поставили выключатель на меньший ток, чем нужно.
• Не проверили после установки. Свежая проблема может проявиться позже.
• Использовали скрутки без пайки. Плохой контакт и нагрев.
• Не проверили состояние проводов. Старые провода могут не выдержать нагрузку.
• Установили выключатель во влажном месте без защиты. Это опасно.

Профилактика

• Проверяй выключатели раз в год. Особенно на нагрев и люфт клавиш.
• Ставь качественные выключатели. Дешёвые летят через месяц.
• Поставь УЗО или дифавтомат. Это спасение от утечек и поражения током.
• Не перегружай линию. Мощные приборы — отдельные линии.
• Следи за состоянием проводки. Если провода старые — меняй.
• Не оставляй мощные лампы без присмотра. Перегрев может привести к пожару.
• Используй правильные провода. Медные, с хорошей изоляцией.
• При малейших признаках проблемы — меняй. Лучше перестраховаться.

Заключение

Установка двухклавишного выключателя — простая операция, если понимать схему. Главное — отключить питание, правильно подключить провода и заземление, затянуть клеммы и проверить работу. Всё это делается за полчаса с минимальным набором инструментов.

На вахте двухклавишный выключатель — удобная штука. Он даёт гибкость в управлении светом и экономит электричество. Но только если установлен правильно.

Если не уверен в своих силах — позови того, кто умеет. Электрика ошибок не прощает. Но в 90% случаев всё решается своими руками за вечер.

Безопасной тебе работы и стабильного света.
